Гидростатический тормозной привод

Одноконтурный гидростатический тормозной привод наиболее прост. Он состоит из четырех рабочих гидроцилиндров 6 (рис. 155), встроенных в барабанные тормозные механизмы колес, однополостного главного тормозного цилиндра и общей напорной гидролинии.



Главный тормозной цилиндр преобразует поступательное движение, подведенное от тормозной педали через серьгу 7 и толкатель 9 к поршню 12, в гидравлический поток тормозной жидкости к рабочим гидроцилиндрам 6.

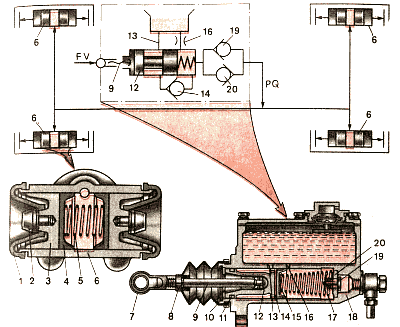

Рис. 155. Одноконтурный гидростатический тормозной привод: 1 - защитный колпак; 2 и 9 -толкатели; 3 и 12 - поршни; 4. 11 и 15 - манжеты; 5 и 17 - пружины; 6 - корпус рабочего цилиндра; 7 - серьга; 8 - контргайка; 10-упорная шайба; 13 - перепускное отверстие; 14 — обратный пластинчатый клапан; 16 — компенсационное отверстие; 18 — корпус главного цилиндра; 19 —выпускной клапан; 20— впускной клапан.

При отпущенной педали поршень 12 занимает крайнее левое положение, а его манжета 15 располагается между перепускным 13 и компенсационным 16 отверстиями в корпусе 18. Выпускной 19 и впускной 20 клапаны закрыты, давление тормозной жидкости во всех полостях главного цилиндра равно, а в рабочих цилиндрах 6 и напорной гидролинии несколько больше атмосферного. Это избыточное давление обусловлено действием пружины 17 впускного   клапана   20,   устраняет подсос воздуха через неплотности и обеспечивает визуальную диагностику напорной гидролинии и рабочих цилиндров 6.

Нажатие на педаль вызывает перемещение поршня 12 с манжетой 15 вправо. Меньшая часть тормозной жидкости через еще незакрытое компенсационное отверстие 16 вытесняется в бачок, а большая часть, открыв выпускной клапан 19, поступает в полости между манжетами 4 и раздвигает поршни 3 рабочих цилиндров 6. Поршни 3 через толкатели 2 поворачивают тормозные колодки и после выбора зазоров прижимают их к тормозным барабанам. При этом давление тормозной жидкости во всех рабочих цилиндрах одинаково, а поданный объем пропорционален зазору между колодками и барабаном. Очевидно, что давление и мощность потока тормозной жидкости ограничиваются мощностью ноги водителя. Это первый недостаток гидростатического тормозного привода.

Резкое отпускание (бросание) педали вызывает быстрое перемещение поршня 12 влево под действием пружины 17. Чтобы исключить при этом подсос воздуха через левую манжету, в поршне сделаны аксиальные отверстия, закрытые пластинчатым обратным клапаном 14. Он открывается, и тормозная жидкость из бачка через перепускное 13 и аксиальные отверстия, отжав манжету 15 от цилиндра, поступает в надпоршневую полость, а при растормаживании перетекает в бачок через компенсационное отверстие 16.

Если нарушены уплотнения в любом цилиндре или разорвана напорная гидролиния, возникает отказ всех колесных тормозов. Это второй недостаток одноконтурного тормозного привода.

Третий недостаток характерен для большинства тормозных приводов и проявляется в блокировке колес — прекращении их вращения под действием тормозных механизмов и привода.

Блокировка колес вызывает потерю устойчивости автомобиля, увеличивает его тормозной путь и вероятность дорожно-транспортных происшествий, особенно при больших скоростях движения по дорогам с твердым покрытием в разном состоянии.

Максимально возможная по сцеплению с дорогой тормозная сила колес прямо пропорциональна нормальной нагрузке на них и коэффициенту сцепления, которые зависят от режима и условий движения и изменяются в широких пределах. Например, коэффициент сцепления шин с мокрым асфальтом примерно в 1,5, а с мокрым и загрязненным — в 3 раза меньше, чем с сухим и чистым. Кроме того, он уменьшается с увеличением скорости движения и юза (скольжения в сторону движения).

Поэтому задача создания антиблокирующего устройства как составной части тормозного привода сложна и пока решена только частично в тормозных приводах автомобилей ВАЗ и КамАЗ.

Двухконтурный гидростатический тормозной привод автомобилей ЗАЗ-968М, ЛуАЗ-969М, УАЗ-3303 уменьшает вероятность одновременного отказа тормозных механизмов всех колес, но не устраняет их раздельной блокировки и не обеспечивает легкость управления.
