Стартер СТ103 — четырехполюсный, напряжением 24 в, мощностью 9—11 л. л.с. (в зависимости от емкости аккумуляторной батареи) с электромагнитным включением и дистанционным управлением устанавливают на дизелях ЯМЗ-236 и ЯМЗ-238.
Увеличение мощности стартера СТ103 по сравнению со стартерами СТ130-Б и СТ2 достигнуто за счет повышения напряжения до 24 в и силы тока до 850 а.
Для уменьшения сопротивления стартера обмотка 18 якоря (рис. 43) и обмотка 19 возбуждения стартера выполнены из проводов большого сечения и в каждый щеткодержатель установлено по две щетки 2.
Каждые две противоположные щетки соединены параллельно (см. рис. 43, в).
Все четыре щетки изолированы от массы. Обмотка возбуждения распределена на две параллельные ветви.
По одному концу обеих нар катушек обмотки возбуждения соединено на массу.
Зажимы стартера и тягового реле соединены проводом 1 большого сечения.
Якорь 20 вращается в трех скользящих подшипниках.
|
|
Выброс проводников из пазов якоря предотвращается установкой бандажей 21, состоящих из стальной проволоки, намотанной на картонную прокладку. Витки проволоки скрепляются скобами и пайкой. Привод стартера — комбинированный, т. е. шестерня 10 включается принудительно от тягового реле, а выключается автоматически. В тяговом реле стартера удерживающая 26 и втягивающая 27 обмотки намотаны на латунную втулку 25. Магнитные потоки обмоток действуют в одном направлении. Медный контактный диск 3 изолирован от латунного штока 4. Обмотки реле включаются в цепь кнопкой включения. Действие обмоток реле аналогично действию обмоток тягового реле стартеров СТ2 и СТ130-Б. При прохождении тока в обмотках тягового реле якорек 5, втягиваясь внутрь магнитопровода, через винт 6, серьгу 7 и рычаги 8, перемещает стакан 16 по валу 13 якоря. Стакан торцом через шайбу 22 (см. рис. 43, б) ступицы 24 перемешает ведущую гайку 15 по червячной нарезке вала. Гайка 15 через пружину 14 перемещает шестерню 10 вдоль вала до упорного кольца 12 н вводит ее в зацепление с зубчатым венцом маховика. |

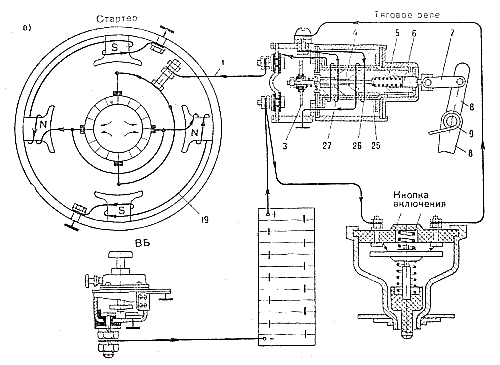

Рис. 43. Стартер СТ103: а — общий вид стартера; б — детали механизма привода; в — схема стартера; 1 — соединительный провод; 2 — щетки; 3 — контактный диск; 4 — шток; 5 — якорек; 6 — регулировочный винт; 7 — серьга; 8 — рычаги; 9— возвратная пружина; 10— шестерня; 11 — сухарь; 12 — упорное кольцо; 13 — вал якоря: 14 — пружина; 15 — ведущая гайка; 16 — стакан; 17 — палец рычага;18 — обмотка якоря; 19 — обмотка возбуждения; 20 — якорь; 11 — бандажи: 22 — шайба ступицы; 23 — буферная пружина; 24 — ступица стакана; 25 — латунная втулка; 26—удерживающая обмотка; 27 — втягивающая обмотка
Усилие от гайки на шестерню передается выступами В гайки, входящими в прорези шестерни 10.
В случае упора торцов зубьев зацепляемой шестерни и венца маховика окружной зазор в резьбе вала и шестерни 10 (см. сечение по А—А) допускает поворот шестерни относительно вала якоря на один зуб, что облегчает введение шестерни в зацепление с зубчатым венцом маховика.
В конце хода шестерни контактный диск 3 тягового реле включает цепь рабочего тока стартера и якорь начинает вращаться.
При вращении якоря вследствие трения ступицы 24 стакана 16 о вал якоря происходит перемещение стакана в первоначальное положение, при этом палец 17 рычага 8 скользит по винтовому пазу стакана.
В это время ведущая гайка 15 прижимает шестерню 10 к упорному кольцу 12, которое на валу 13 якоря запирается сухарем 11.
После пуска двигателя маховик значительно увеличит число оборотов шестерни 10 стартера, которая, перемещаясь по резьбе вала, выйдет из зацепления с зубчатым венцом маховика.
Пружина 23 смягчает удар торца шестерни 10 о ступицу 24.
При отключении стартера возвратная пружина 9 устанавливает якорек 5 и рычаги 8 в исходные положения.
Ведущая гайка 15 фиксируется в исходном положении углублениями Б вала якоря.
